자신의 C 드라이브에 Displat 디렉토리를 만들고, CD-ROM에서 모든 파일을 복사해 놓으면 됩니다. 왼쪽에 있는 것처럼 4개의 서브-디렉토리로 이루어져 있습니다. 각 디렉토리에 대한 설명은 교과서를 참조하시기 바랍니다. 교과서가 무엇이냐고요? <처음배우는 전자상태계산>입니다.

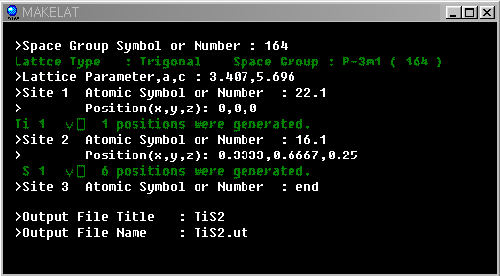

DISPLAT에는 왼쪽과 같이 3개의 실행파일이 있다. 한번 확인해 보시길... Makeunit를 더블 클릭하면 아래와 같은 화면이 뜹니다. 아래 그림에서 흰색부분이 자신이 입력할 부분이다.(교과서 127페이지 참조)


Space Group은 논문등에서 나오는 정보를 입력..
Lattice Parameter는 실험논문등에 실린 정확한 값을 넣어주면 된다.
원자종류와 원자위치의 입력은 설명 시리즈 처음을 보면 책이 소개되어 있는데 그 책을 보면 어느 사이트에 어느 원소가 어떤 위치에 들어가는지가 명시되어 있다.여기서는 22.1은 원자번호가 22번인 Ti이 한종류가 있다는 것을 말하고, 위치는 (0,0,0)임을 말하고 있다.
Site 2는 16.1은 16번(S)가 한종류, 위치는 (0.3333,0.6667,0.25)임을 말한다.
녹색으로 Ti 1 옆에 보면 v와 사각형이 있는데 이것은 아무런 의미가 없다.(버그-129페이지 그림 참조).

Site 3은 없으므로, end를 입력하면 된다.
Output File Title 와 Output File Name을 넣어주면 된다.확장명은 .ut이다.

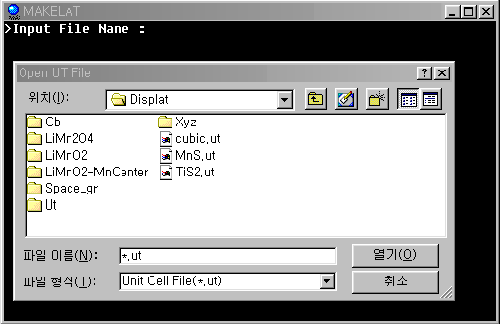

다음은 Makelat를 클릭하길 바란다. 단위격자를 확장시키는 방법이다.그러면 아래와 같은 화면이 뜬다.
그러면 위에서 저정한 TiS2.ut라는 파일이 있음을 알 수 있다. 이 파일을 클릭하면 된다.

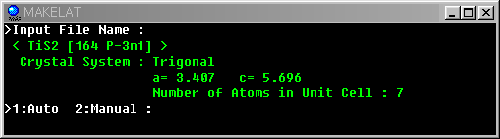

클릭을 하면 다음과 같은 화면이 뜨는데,자신이 Makeunit 작성이 입력한 데이터가 전부 수록되어 있음을 알 수 있다. Auto는 반경 12A안의 좌표를 작성시킨다. Manual은 자신이 스스로 만드는 경우 사용한다.

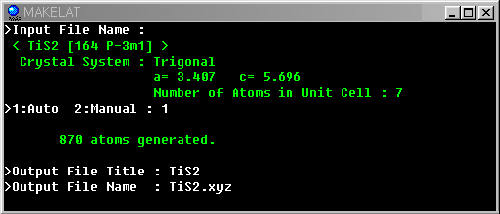

Auto를 선택한 경우, 다음과 같이 870개의 원자를 찾아준다. 여기서 TiS2.xyz로 저장하자.
확장명을 xyz하여 자신이 원하는 클러스터 모델을 만들어 가는 것이다.

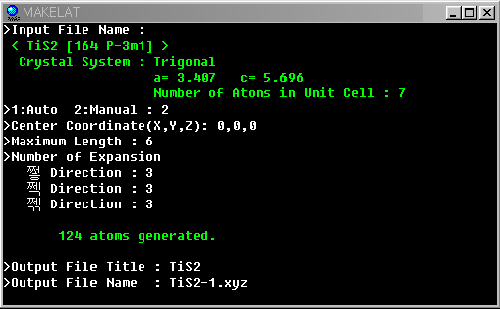

다음은 MAKELAT를 한번 더 실행시켜 봅시다. 그 이유는 매뉴얼로 지정한 경우를 연습하기 위해서입니다.
이것은 교재 130페이지와 131페이지에 나와 있습니다. 참조하시면 됩니다. 그리고 아래를 보시면 깨진 글씨가 나오는데 이것은 순서대로 x y z가 잘못되어 나온 것입니다. 파일이름을 다르게 저장했습니다.



DISPLAT란 실행파일을 실행시킵니다.

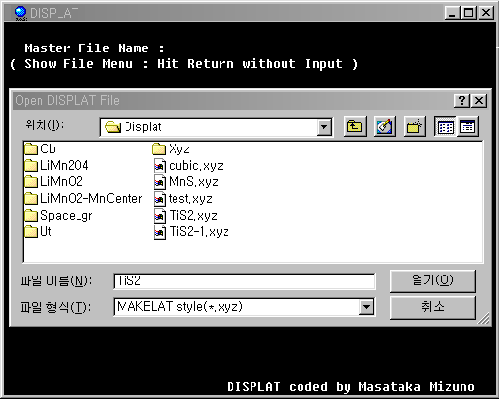

그러면 아래와 같은 화면이 뜨는데, .xyz라고 하는 확장명으로 된 파일들이 있음을 알 수 있습니다.
이 곳에서 TiS2를 지정합니다. 이 화면 오른쪽 아래에 영어로 사람이름이 나오는데 이 프로그램을 만든 이입니다. DISPLAT가 원래는 한글화면에서 뜨지 않았습니다만, 부탁해서 한글시스템에 맞게 만들었습니다. 하지만 아직도 버그가 존재합니다. 현재 영어판을 제작중이므로 버그가 많이 수정될 것으로 생각합니다.
소스는 비공개입니다.

잠시 여담 제가 있던 연구실에 헝가리 물리학자가 왔었는데, 이것과 똑 같은 프로그램을 개발했습니다.
이 친구 말로는 자기가 만든 프로그램이 훨씬 뛰어나다고 하네요. 소스를 얻으려고 무척 노력을 했습니다만, 갑자기 귀국하는 바람에 실패로 끝났습니다. 하지만 프로그램은 무사히 제 손에... 이 프로그램 보다 결정학에 도움을 주는 프로그램은 다수 있습니다. 비싼 가격에 판매를 하고 있고요. 하지만 이 프로그램은 DV-Xα분자궤도법에 곧바로 연결이 된다는 점이 독창적이며 그 부분이 바로 제가 만든이에게 무척 감사를 하는 부분입니다.

만든이는 오오사카 대학으로 갔네요. 얼마전에 교토에서 만나 대화를 나눴습니다.
사실 제 옆에서 열심히 프로그램을 만들고 있었지만, 그게 이건지는 나중에 알았습니다.
대학으로 간 기회에 더욱 좋은 프로그램을 만들어 줬으면 하는 게 제 바램입니다.

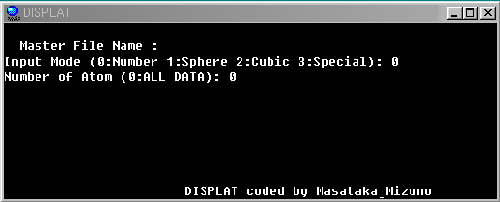

아래와 같은 화면이 나오는데, 이것은 순서대로 0을 입력하면 됩니다.
